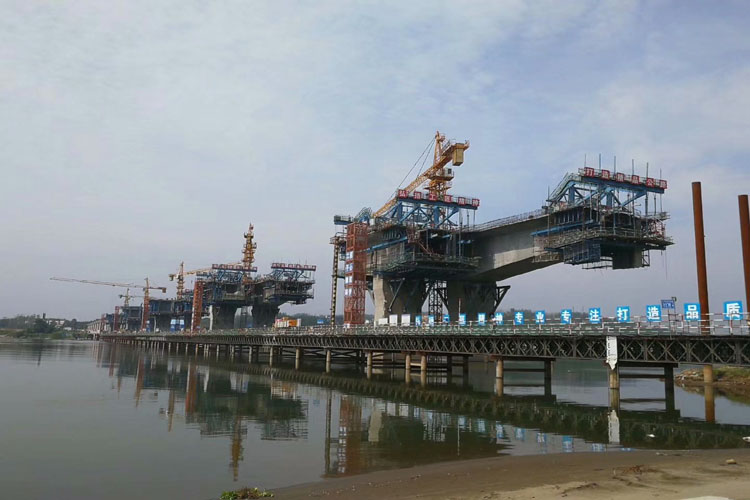

市場中常見的掛籃及掛籃構件（目前以菱形掛籃和三角掛籃為主）：

  1)平行桁架式掛籃

上部結構一般為一 等高桁梁 ;

受力特點 :底模平臺及側模支架所承荷重均由前后吊桿垂直傳至桁架節點和 箱梁底板上, 故又稱 吊籃式結構 , 桁架在其后端用壓重或錨固或二者兼之來解決 傾覆穩定問題,桁架本身為受彎結構。

  2)平弦無平衡重掛籃

平弦無平衡重掛籃是在平行桁架式掛籃的基礎上, 取消壓重, 在主桁架上部 增設前后上橫桁架, 根據需要, 其可沿主桁縱向滑移, 并在主桁橫移時吊住底模 平臺及側模架。 由于掛籃底部荷重作用在主桁架上的力臂減少, 大大減少了傾覆 力矩,故不需平衡壓重,其主桁后端則通過梁體豎向預應力筋錨固主梁頂板上。

  3)弓弦式掛籃

弓弦桁架掛籃的主桁架 外形似弓形 ,故認為是從平行桁架式掛籃演變而來, 除具有桁高隨彎矩大小變化, 受力合理的特點, 還可在安裝時在結構內部預施應 力以消除非彈性變形,故也可取消平衡重,所以一般重量較輕。

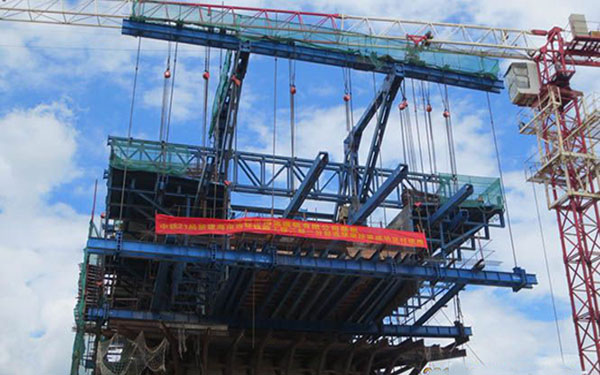

  4)菱形掛籃

菱形掛籃可認為是在平行桁架式掛籃的基礎上簡化而來,其上部結構為菱 形, 前部伸出兩伸臂小梁, 作為掛籃底模平臺和側模前移的滑道, 其菱形結構后 端錨固于箱梁頂板上,無平衡壓重,而且結構簡單,故大大減輕自身靜荷。

  5)滑動斜拉式掛籃

該掛籃在力學體系方面有較大突破, 其上部采用斜拉式體系代替梁或桁架式 結構的受力, 而由此引起的水平分力, 通過上下限位裝置承受, 主梁的縱向傾覆 穩定由后端錨固壓力維持。其底模平臺后端仍吊掛或錨固于箱梁底板之上。

  6)三角形組合梁掛籃

三角形組合梁掛籃是在平行桁架式掛籃的基礎之上, 將受彎桁架改為三角形組合梁結構。 又由于其斜拉桿的拉力作用, 大大降低了主梁的彎矩從而使主梁能 采用單構件實體型鋼,由于掛籃上部結構輕盈,除尾部錨固外,還需較大壓重。 其底模平臺及側模支架等的承重傳力與平行桁架式掛籃基本相同。

  7)自承式掛籃

自承式掛籃分為兩種, 一種是模板支承在整體桁架上, 桁架用銷子和預應力 筋掛在己成箱梁的前端角上, 灌注混凝土?xí)r主梁和走行桁架移至一邊, 掛籃前行 時再安上, 吊著空載的模板系統前移。 另一種是將側模制成能承受巨大壓力的剛 性模板。 通過梁上的水平及豎直應力筋拉住模板來承擔混凝土重, 走行方法與前 者相同, 由臨時吊車懸吊著模板系統前移到下一梁段。 這種方法對跨度不很大的 等高箱梁較為適宜。

  8)牽索式掛籃

在斜拉橋的施工中, 利用斜拉主索牽掛掛籃, 其承重結構不再支承在已灌筑 梁段頂面, 而是懸掛于已成梁段的下面, 通過牽索系統將掛籃前端的垂直荷載直 接傳到斜拉橋的主塔上,這是它的特點。
